上章我们说到关于水质自动监测系统的架构组成,自动水质在线监测系统由站房、仪表分析单元、取水单元、配水单元、控制系统、数据采集/处理/传输系统、辅助系统、视频监控单元、动力环境监控单元、防雷设备等组成。其中仪表分析单元由五参数分析仪(温度、pH、溶解氧、电导率、浊度)、氨氮分析仪、高锰酸盐分析仪、总磷分析仪组成。
本章内容:
一、水质自动监测站系统工艺设计
系统采用双泵、双管路取水,原水第一路直接进入五参数(温度、pH、溶解氧、电导率、浊度)流通槽;第二路经沉淀过滤后直接供给氨氮分析仪、高锰酸盐分析仪、总磷在线分析仪进行分析;多余的原水和样水经总排水管道排出。
二、水质自动监测站系统布局设计
本方案根据水质自动监测站系统特点,针对固定式站房站房结构形式,对水质自动监测系统作出相应的系统布局设计,以供后续工程实施参考。
本系统根据站房功能区间不同,将站房分为仪表室、辅助间、配电间和化验间。其中仪表间用于安装水质监测系统,是站房主要组成部分;辅助间用于安装水泵、水箱、除藻和空压机等辅助设备;配电间用于安装交流稳压源及UPS电池;化验间供维护人员作比对实验之用。
站房系统布局如图所示:
上章我们说到关于水质自动监测系统的架构组成,自动水质在线监测系统由站房、仪表分析单元、取水单元、配水单元、控制系统、数据采集/处理/传输系统、辅助系统、视频监控单元、动力环境监控单元、防雷设备等组成。其中仪表分析单元由五参数分析仪(温度、pH、溶解氧、电导率、浊度)、氨氮分析仪、高锰酸盐分析仪、总磷分析仪组成。
本章内容:
一、水质自动监测站系统工艺设计
系统采用双泵、双管路取水,原水第一路直接进入五参数(温度、pH、溶解氧、电导率、浊度)流通槽;第二路经沉淀过滤后直接供给氨氮分析仪、高锰酸盐分析仪、总磷在线分析仪进行分析;多余的原水和样水经总排水管道排出。
二、水质自动监测站系统布局设计
本方案根据水质自动监测站系统特点,针对固定式站房站房结构形式,对水质自动监测系统作出相应的系统布局设计,以供后续工程实施参考。
本系统根据站房功能区间不同,将站房分为仪表室、辅助间、配电间和化验间。其中仪表间用于安装水质监测系统,是站房主要组成部分;辅助间用于安装水泵、水箱、除藻和空压机等辅助设备;配电间用于安装交流稳压源及UPS电池;化验间供维护人员作比对实验之用。

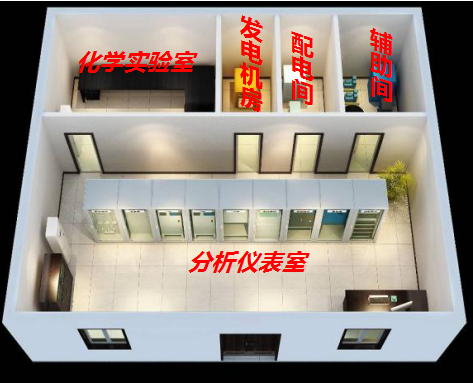

站房系统布局如图所示:
