在线水质监测系统数据传输链路分析
日期:2019-09-24 浏览:0
关于地表水水质自动监测系统(简称SWAMS-慕迪系统),分布于各测点的监测站全自动运行,对现场水质进行实时监测并记录水质的变化,通过专用的通讯系统,将监测数据上传至远程的监控中心和托管站,从而实现远程监控功能。监控中心也可以直接同各子站进行通讯以获取数据。那么本章慕迪和大家介绍关于水质在线监测系统的数据传输链路。
本系统选用的工控机配上相应的通讯设备后,可同时具备以下两种通讯方式:
无线通讯方式:GPRS、CDMA、3G等;
有线通讯方式:LAN、ASDL、光纤等。
在完成对现场数据的采集后,系统负责完成数据从现场监测站到远程中心的传输工作。对于水质自动监测站一般要考虑二路通讯线路,其中一路作为主信道,另一路作为备用信道,双信道能互为备份。根据现场的具体情况,对于主信道一般可选择ADSL/LAN等有线路由装置,这样能保证主信道的通讯稳定可靠,且通讯速率也较高些。对于备用信道一般可选择GPRS/CDMA/3G等无线传输方式。一旦主信道不通时能自动切换到备用信道工作,而主信道恢复正常时又自动切换到主信道工作。并且预留标准RS232通信口,可支持其他通讯方式。
数据传输单元构成,见下图:
本系统选用的工控机配上相应的通讯设备后,可同时具备以下两种通讯方式:
无线通讯方式:GPRS、CDMA、3G等;
有线通讯方式:LAN、ASDL、光纤等。
在完成对现场数据的采集后,系统负责完成数据从现场监测站到远程中心的传输工作。对于水质自动监测站一般要考虑二路通讯线路,其中一路作为主信道,另一路作为备用信道,双信道能互为备份。根据现场的具体情况,对于主信道一般可选择ADSL/LAN等有线路由装置,这样能保证主信道的通讯稳定可靠,且通讯速率也较高些。对于备用信道一般可选择GPRS/CDMA/3G等无线传输方式。一旦主信道不通时能自动切换到备用信道工作,而主信道恢复正常时又自动切换到主信道工作。并且预留标准RS232通信口,可支持其他通讯方式。

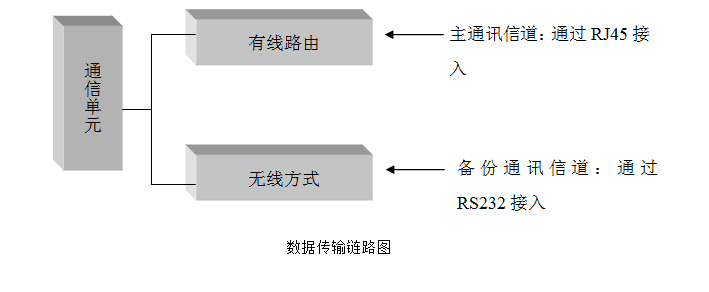

数据传输单元构成,见下图:
数据传输链路图
